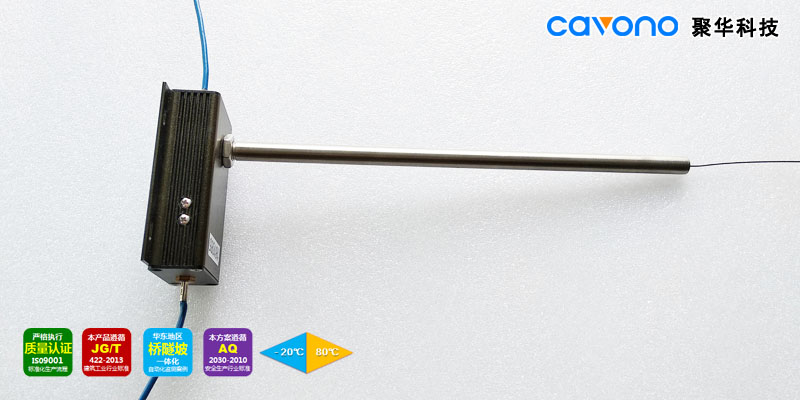

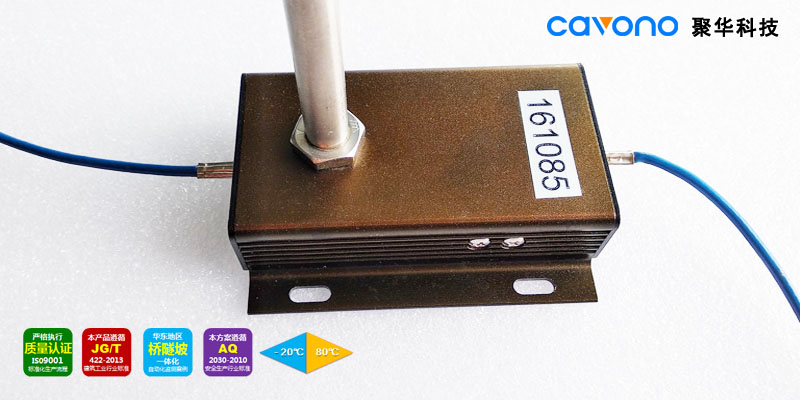

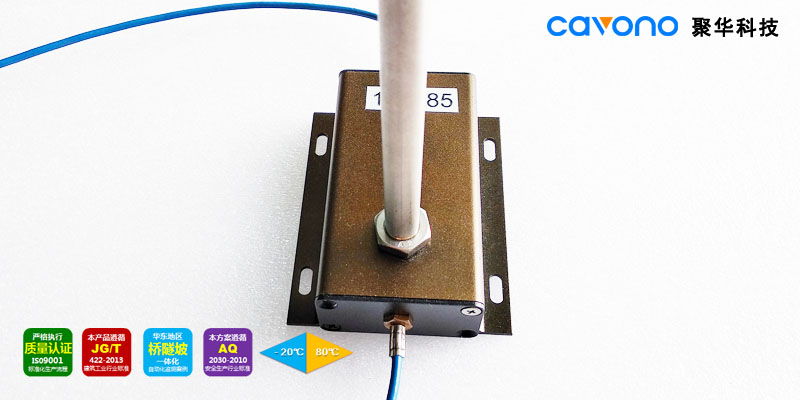

JH-FGD-A1 光纖光柵表面式測縫計 概述 JH-FGD-A1光纖光柵表面式測縫計用于測量混凝土裂縫、結構縫、形變位移等測量，主要用于精密測量表面縫的開合度、混凝土的施工縫，也可測量土體的張拉縫與巖石和混凝土的裂縫。該傳感器采拉繩安裝方式，可以準確、快速測定橋梁、隧道、大壩、地下工程、邊坡的位移形變。 JH-FGD-A1傳感器具有高精度功能，在應變結構設計上減小了溫度靈敏系數，在傳感器內部設計有溫度補償功能的光纖光柵應變傳感芯片，具有準確的溫度補償功能，測量精度不受環境溫度影響。 產品特點 • 精度高，穩定性好； • 在惡劣環境下性能優越，抗機械疲勞； • 本質安全，不受電磁干擾、抗腐蝕、抗污染、抗雷擊能力強； • 內部光纖應變元件采用金屬化封裝，長期零點穩定、溫度漂移微小、焊接操作簡便、動態特性良好； • 尾纖采用耐腐蝕PU披覆鎧裝光纜，具有優異耐溫性能和耐腐蝕、耐老化性能，適應長期野外環境； • 布置簡單，可與其他光纖光柵傳感器混合使用。 技術參數 項目 參數值 量程（mm） 5、10、20、50（可定制） 精度 1%F.S. 分辨率 0.1% F.S. 光柵數量 2 光柵中心波長(nm) 1528~1563 反射率 ≥80% 工作溫度范圍（℃） -30~80 尺寸(mm) 底座：85x70x25；管長因量程而異 尾纖 耐腐蝕PU披覆鎧裝，兩端各1.5m，可定制 連接方式 熔接/防水型FC/APC接頭 安裝方式 機械固定 產品尺寸 產品外觀 JH-FGD-A1光纖光柵測縫計
