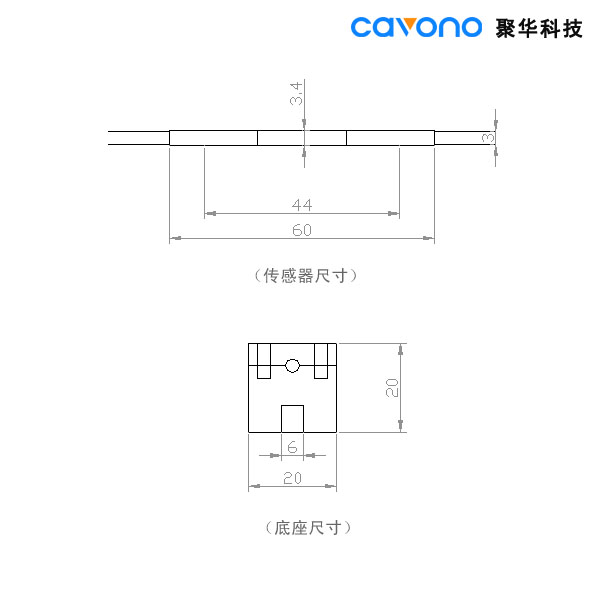

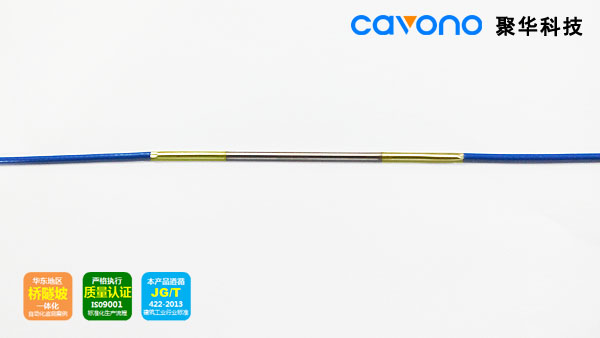

JH-FGS-B4光纖光柵應變計（微型） 概述 JH-FGS-B4光纖光柵應變計（微型）主要用于各種結構物表面的應力應變監測，產品采用特有的彈性梁結構，具有較高的測量分辨率和測量精度。 該產品采用小型化結構設計，傳感器直徑只有3mm，標距從50mm到200mm可定制，適合小型化安裝空間的要求。 現場安裝時先將兩端的底座點焊或用螺栓固定在被測點兩端，然后通過螺母將傳感器方便地固定在底座上，在一些臨時性監測實驗場合，亦可膠粘方式直接將傳感器固定在結構表面。 產品符合國家建筑工業行業標準JG/T 422-2013。 產品特點 • 小型化設計，傳感器直徑只有3mm； • 安裝方便，既可進行長期監測，又可在短期監測，能重復使用； • 雙光柵，具有優良的溫度補償功能，非常適用于野外各種復雜的工程監測環境； • 尾纖采用PU披覆鎧裝光纜，具有優異的耐溫性能和耐腐蝕、耐老化性能，適應長期野外存活環境； • 穩定性好、可靠性高。 技術參數 項目 參數值 量程（με） ±1500 精度（με） 1%F.S. 分辨率（με） 0.1% F.S. 光柵數量 1 光柵中心波長(nm) 1528~1563 反射率 ≥85% 工作溫度范圍（℃） -30~85 尺寸(mm) Φ3x50,Φ3x100,Φ3x150 尾纖 PE披覆鎧裝光纜，兩端各1.5m，可定制 連接方式 熔接或FC/APC接頭 安裝方式 焊接/粘接/螺栓固定 產品尺寸 產品外觀 JH-FGS-B4光纖光柵傳感器（帶底座）
