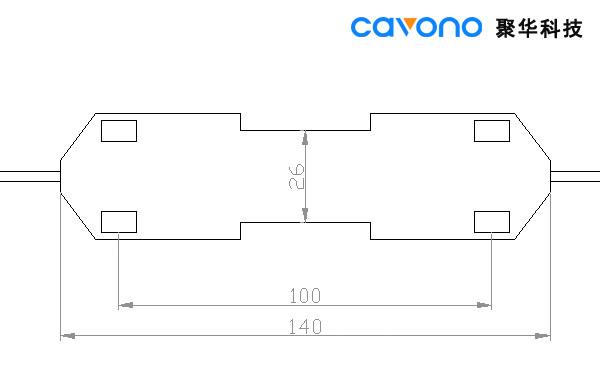

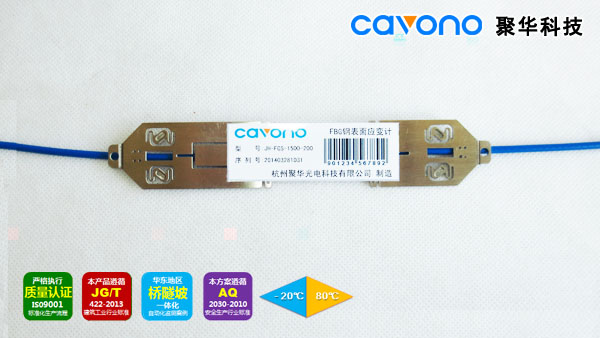

JH-FGS-C2光纖光柵鋼表面應變計（溫補型） 概述 JH-FGS-C2光纖光柵鋼表面溫補型應變計主要用于各種結構物表面如橋梁鋼箱梁、減震阻尼器、金屬錨具及其他金屬結構件應變測量，該傳感器內置了溫補傳感器，具有準確的溫度補償特性和溫度測量功能。同時，該傳感器安裝成本更低，不需要再單獨熔接一個溫補傳感器，不需要額外的光纜。 JH-FGS-C2采用光纖金屬化激光焊接工藝和溫度自補償結構封裝，保證了其長期穩定性。JH-FGS-C2光柵傳感器適合用在工程現場等惡劣環境中，它具有光柵傳感器本征的各種優點如防電磁干擾，傳輸距離長，復用簡單等。 現場安裝時首先對被測鋼結構表面監測位置局部打磨，然后用配套專用焊槍頭在8毫秒內完成焊接安裝，安裝工藝極為簡單。安裝好傳感器后，可以在其表面覆蓋一層保護材料，對傳感器起到長期保護的作用。 產品符合國家建筑工業行業標準JG/T 422-2013。 產品特點 • 安裝快速，簡單，可重復使用； • 集成了溫度補償傳感器，雙光柵結構，測量精度高； • 長期零點穩定、溫度漂移微小、焊接操作簡便、動態特性良好； • 堅固的點焊式封裝； • 雙端出纖，一根光纖上可串聯多個傳感器； • 尾纖采用耐腐蝕PU披覆鎧裝光纜，具有優異耐溫性和耐腐蝕、耐老化性，適應長期野外存活環境。 技術參數 項目 參數值 量程（με） ±2000 精度（με） 1%F.S. 分辨率（με） 0.1% F.S. 光柵數量 2 光柵中心波長(nm) 1528~1563 反射率 ≥85% 工作溫度范圍（℃） -30~85 尺寸(mm) 25x130 尾纖 耐腐蝕PU披覆鎧裝，兩端各1.5m，可定制 連接方式 熔接或FC/APC接頭 安裝方式 點焊 產品尺寸
