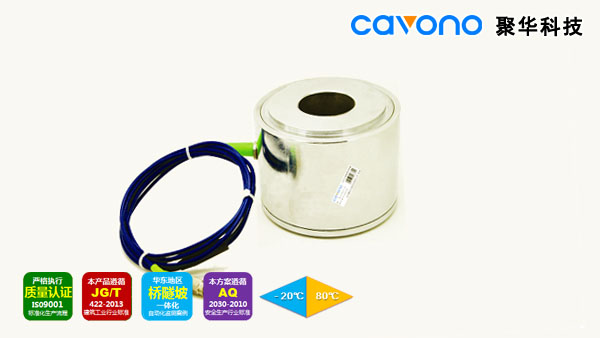

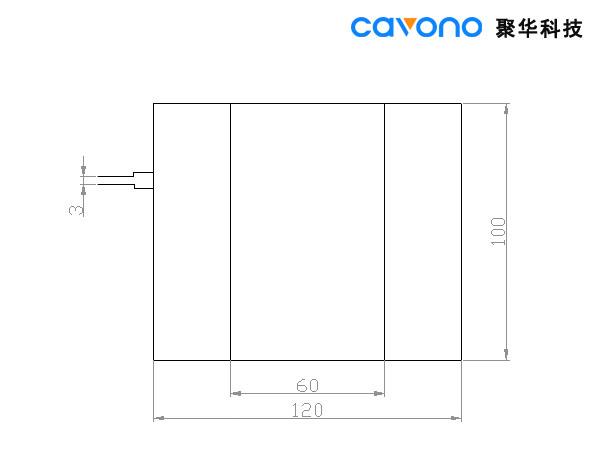

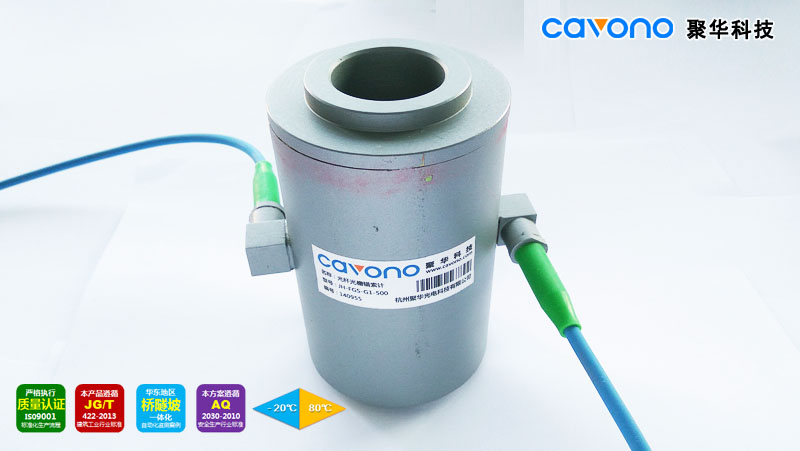

JH-FGS-G1 光纖光柵錨索計 概述 JH-FGS-G1光纖光柵錨索計主要用于巖體支撐錨桿（索）、混凝土預應力錨索、橋梁斜拉鎖等的錨桿（索）體以及其它重型荷載的內力測試與長期監測。該傳感器應用于橋梁、基礎、樁基、大型結構等需要預應力錨索的場合。儀器既可測量作用在錨索測力計上的總荷載，也可分別讀取每個傳感器以測量不均勻荷載或偏心荷載。 JH-FGS-G1基于CAVONO工業級設計，采用彈性、高強度、耐腐蝕合金制作，在環型彈性基底上安裝3-6支具有溫度補償功能的光纖光柵應變傳感芯片，具有準確的溫度補償功能。 產品特點 • 兼顧耐用、可靠、易于安裝和讀數，不受潮濕、光纖長度影響； • 長期穩定性好，埋入存活率高； • 內部光纖應變元件采用金屬化封裝，長期零點穩定、溫度漂移微小、焊接操作簡便、動態特性良好； • 尾纖采用耐腐蝕PU披覆鎧裝光纜，具有優異耐溫性能和耐腐蝕、耐老化性能，適應長期野外環境。 技術參數 項目 參數值 量程（KN） 200~1000，1000~5000（可定制） 精度 1%F.S. 分辨率 0.1% F.S. 光柵數量 3~4（帶溫度補償） 光柵中心波長(nm) 1528~1563 反射率 ≥80% 工作溫度范圍（℃） -30~85 尺寸(mm) Φ80~Φ150（可定制） 尾纖 耐腐蝕PU披覆鎧裝，兩端各1.5m，可定制 連接方式 熔接/防水型FC/APC接頭 安裝方式 穿心式安裝 產品尺寸 產品外觀 JH-FGS-G1 光纖光柵錨索計
